لولههای کاروگیت بهدلیل ساختار دوجداره و مقاومت بالایی که در برابر فشار، خوردگی و شرایط محیطی دارند، امروزه به یکی از گزینههای اصلی در سیستمهای فاضلاب، زهکشی و انتقال پساب صنعتی تبدیل شدهاند. انتخاب درست این لولهها تنها با بررسی دقیق جدول مشخصات فنی لوله کاروگیت امکانپذیر است؛ چراکه این جدول شامل اطلاعاتی مانند قطر، ضخامت، کلاس فشاری، جنس مواد اولیه و نوع کاربرد هر مدل است. آگاهی از این دادهها به مهندسان و پیمانکاران کمک میکند تا لولهای متناسب با شرایط پروژه انتخاب کرده و از بروز مشکلات اجرایی در آینده جلوگیری کنند. در ادامه، به معرفی ویژگیهای فنی و ظاهری، استانداردها و بخشهای مختلف جدول مشخصات لوله کاروگیت پرداخته میشود.
مشخصات فنی مواد اولیه لوله کاروگیت
مشخصات فنی لوله کاروگیت مجموعهای از ویژگیهای فیزیکی، مکانیکی و مواد اولیهای است که کیفیت، دوام و عملکرد این نوع لوله را در پروژههای مختلف تعیین میکند. توجه به این مشخصات اهمیت زیادی دارد، چون اگر لولهای با مواد اولیه غیراستاندارد انتخاب شود، ممکن است در برابر فشار خاک، نفوذ رطوبت یا مواد شیمیایی مقاومت کافی نداشته باشد و در نتیجه، عمر مفید شبکه کاهش یابد. بررسی دقیق این ویژگیها به پیمانکاران و مهندسان کمک میکند تا مناسبترین لوله را بر اساس نوع پروژه (زهکشی، فاضلابی یا دفنی) انتخاب کنند. به طور کلی مشخصات فنی لوله کاروگیت برای مواد اولیه به شرح زیر است:
- مقاومت کششی: حداقل 20 مگاپاسکال
- ضریب انبساط حرارتی: 1.5 × 10^-4 درجه سانتیگراد^-1
- چگالی: 0.94 تا 0.97 گرم بر سانتیمتر مکعب
- مدول الاستیسیته: 800 تا 1200 مگاپاسکال
- مقاومت در برابر ضربه: حداقل 5 کیلوژول بر متر مربع
- دمای نرم شدن: بالای 120 درجه سانتیگراد
- مقاومت شیمیایی: تحمل pH بین 2 تا 12
مشخصات ظاهری لوله کاروگیت

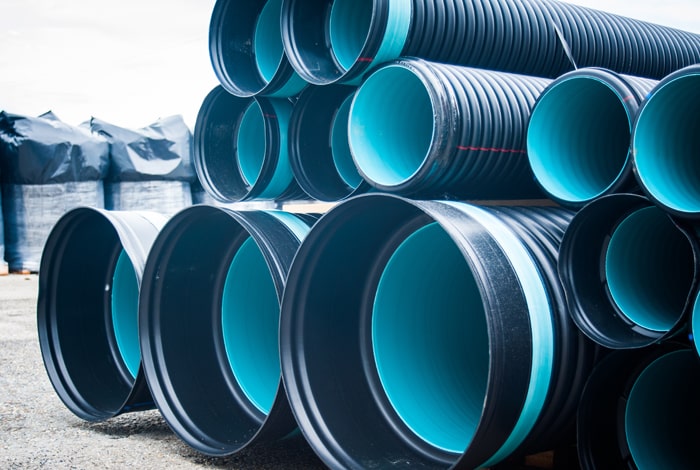

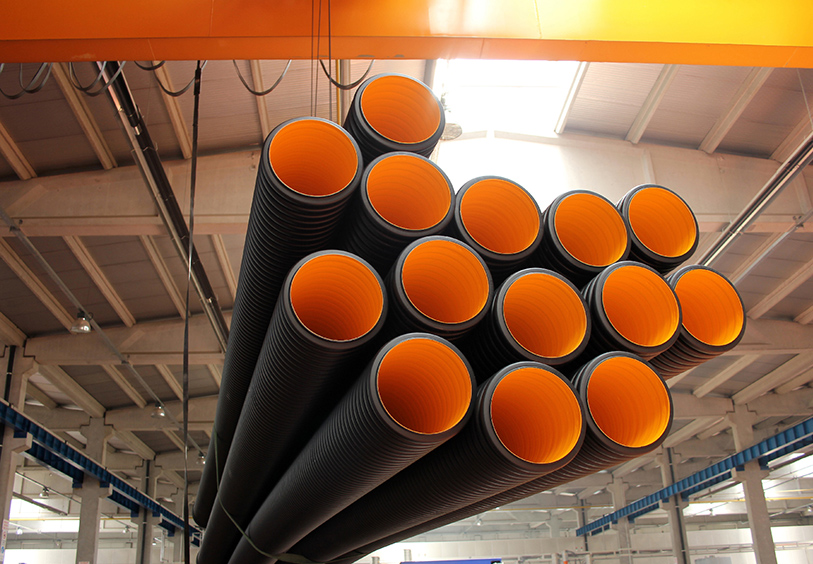

مشخصات ظاهری لوله کاروگیت نشاندهنده کیفیت ساخت، دقت تولید و میزان تطابق آن با استانداردهای صنعتی است. ظاهر منظم و ساختار دقیق این لولهها علاوه بر زیبایی، نقش مهمی در عملکرد صحیح سیستمهای فاضلابی و زهکشی دارد. در ادامه، مشخصات ظاهری لوله کاروگیت را مشاهده میکنید که هرکدام از آنها مستقیماً بر دوام و کارایی محصول تأثیرگذارند.
- سطح خارجی موجدار با پروفیلهای منظم: این طراحی باعث افزایش مقاومت لوله در برابر فشارهای مکانیکی و وزن خاک میشود و در عین حال، وزن کلی لوله را کاهش میدهد.
- سطح داخلی صاف و صیقلی: سطح داخلی بدون زبری، مانع تجمع رسوبات و گرفتگی مسیر میشود و باعث بهبود جریان سیالات در خطوط فاضلاب و زهکشی میگردد.
- رنگ سیاه یا خاکستری مقاوم در برابر اشعه UV: رنگ تیره موجب افزایش طول عمر لوله در محیطهای بیرونی و جلوگیری از تخریب در اثر تابش مستقیم آفتاب میشود.
- قطرهای متنوع از 100 تا 2000 میلیمتر: این تنوع در ابعاد باعث میشود بتوان لوله را برای انواع پروژهها از فاضلاب شهری گرفته تا زهکشیهای صنعتی استفاده کرد.
- طول استاندارد 6 تا 12 متر (قابل سفارشیسازی): امکان تولید در طولهای مختلف، نصب و حملونقل لوله را آسانتر میکند و نیاز به اتصالات را کاهش میدهد.
- اتصالات یکپارچه در انتهای لوله: وجود سر و سوکت در دو سر لوله باعث سهولت در نصب، آببندی کامل و جلوگیری از نشتی میشود.
- سختی سطحی مناسب برای مقاومت در برابر خراش: سطح مقاوم، از آسیبهای احتمالی هنگام حمل یا دفن جلوگیری کرده و عمر مفید لوله را افزایش میدهد.
- علامتگذاری مشخصات فنی روی بدنه لوله: درج اطلاعاتی مانند قطر، فشار کاری و نام تولیدکننده روی بدنه لوله، نشانهای از شفافیت، کیفیت و انطباق با استانداردهای تولید است.
ابعاد و اندازه لوله کاروگیت
توجه به ابعاد و اندازه لوله کاروگیت اهمیت زیادی دارد، زیرا انتخاب نادرست قطر یا طول لوله میتواند باعث کاهش راندمان شبکه، افزایش هزینه نصب و حتی بروز مشکلات فنی در جریان سیال شود. هر پروژه عمرانی یا تاسیساتی بسته به نوع سیال، میزان دبی و شرایط خاک، به لولهای با ابعاد خاص نیاز دارد تا علاوه بر تحمل فشار مکانیکی، جریان یکنواخت و ایمنی را نیز تضمین کند.
همچنین قیمت لوله کاروگیت معمولاً بر اساس قطر، کلاس مقاومت(SN4 یا SN8) و نوع کاربرد آن تعیین میشود؛ بههمیندلیل شناخت دقیق ابعاد در کنار استعلام قیمت روز، نقش کلیدی در انتخاب بهصرفه و استاندارد دارد. بنابراین آشنایی با اندازههای استاندارد و تطبیق آنها با کاربرد موردنظر، از مهمترین مراحل انتخاب لوله بهشمار میرود. در ادامه، جدول ابعاد لوله کاروگیت همراه با کاربرد هر سایز را مشاهده میکنید.
| سایز (میلیمتر) | سایز (اینچ) | وزن هر متر | تعداد در هر کامیون | کاربرد رایج |
| ۱۱۰ | 4 | 1 | 300 | زهکشی ساختمانها، جمعآوری آب روفگاردن، استفادههای خانگی سبک |
| ۱۶۰ | 6 | 1.9 | 130 | تخلیه فاضلاب ساختمانها یا مجتمعهای مسکونی کوچک |
| ۲۰۰ | 8 | 2 – 2.5 | 100- 110 | انتقال فاضلاب شهری با حجم کم، پروژههای نیمهمتمرکز |
| ۲۵۰ | 10 | 3.65-3 | 65 | زهکشی شهری، خطوط فرعی فاضلاب در نواحی مسکونی |
| ۳۱۵ | 12 | 6- 5 | 36 | شبکه فاضلاب شهری، مجتمعهای اداری و مسکونی بزرگ |
| ۴۰۰ | 16 | 9-7.5 | 24 | خطوط اصلی فاضلاب و آبهای سطحی در مناطق پرتردد شهری |
| ۵۰۰ | 20 | 12.5 – 14.5 | 16 | شبکههای انتقال فاضلاب صنعتی یا شهری با دبی بالا |
| ۶۰۰ | 24 | 17.5 – 20 | 11 | مسیرهای اصلی در پروژههای زیرساختی و عمرانی |
| ۸۰۰ | 32 | 34 – 38 | 6 | جمعآوری آبهای سطحی در مناطق صنعتی و مسیرهای بحرانی |
| ۱۰۰۰ | 40 | 47 – 57 | 4 | شبکههای فاضلاب سنگین، تونلهای زیرزمینی و پروژههای کلان شهری |
تفاوت مقاومت حلقوی SN4 و SN8
مقاومت حلقوی (Ring Stiffness) یکی از مهمترین پارامترهای فنی در ارزیابی کیفیت لوله کاروگیت است که میزان تحمل لوله در برابر فشارهای خارجی مانند وزن خاک، بار ترافیکی یا نیروهای جانبی را نشان میدهد. این ویژگی مستقیماً به ضخامت دیواره و نوع طراحی پروفیل لوله بستگی دارد و با واحد کیلونیوتن بر مترمربع (kN/m²) اندازهگیری میشود. بهطور معمول، لولههای کاروگیت با دو رده مقاومت حلقوی SN4 و SN8 تولید میشوند. مدل SN4 برای کاربریهای سبکتر مانند زهکشی سطحی یا مناطق با عمق کم مناسب است، در حالیکه SN8 به دلیل مقاومت بالاتر، برای دفن در عمق زیاد، مسیرهای پرترافیک و پروژههای صنعتی به کار میرود.
انتخاب درست کلاس مقاومت حلقوی باعث افزایش عمر شبکه، کاهش هزینههای نگهداری و جلوگیری از تغییر شکل یا شکستگی در طول زمان میشود.
استانداردهای لوله کاروگیت در ایران
استانداردهای لوله کاروگیت در ایران نقش مهمی در تضمین کیفیت، ایمنی و دوام این محصولات دارند. رعایت این استانداردها نهتنها به بهبود عملکرد لوله در پروژههای فاضلابی و زهکشی کمک میکند، بلکه از بروز مشکلاتی مانند ترکخوردگی، نشتی و تغییر شکل در طول زمان جلوگیری مینماید. در ادامه، فهرست مهمترین استانداردهای مربوط به لوله کاروگیت و هدف هر یک از آنها آورده شده است:
- ISIRI 7175-5 : بررسی چگالی مواد اولیه پلیاتیلن بهمنظور اطمینان از یکنواختی ساختار و مقاومت مکانیکی مطلوب.
- ISIRI 9116 : کنترل چگالی محصول نهایی، ارزیابی شکل ظاهری و تست بازگشت حرارتی برای سنجش کیفیت تولید.
- EN 13476 : استاندارد اروپایی جامع برای الزامات طراحی، کیفیت، و آزمایش عملکرد لولههای کاروگیت فاضلابی.
- DIN 16961-2 ،EN 13476 و ASTM-849 : مجموعه الزامات بینالمللی برای کیفیت اتصالات و نحوه اتصال لولههای کاروگیت در شبکههای زیرزمینی.
- ISIRI 9118 : اصلیترین استاندارد ملی ایران برای لولههای پلیاتیلن دوجداره (کاروگیت) است که شامل تمامی الزامات طراحی، مواد اولیه، تستهای مکانیکی و الزامات کیفیت تولید میشود. رعایت این استاندارد، شرط اصلی برای تأییدیههای پروژههای عمرانی و فاضلابی است.
سخن پایانی
جدول مشخصات لوله کاروگیت، نقشهی راه انتخاب و خرید لوله کاروگیت مناسب در پروژههای فاضلابی، صنعتی و عمرانی است. درک صحیح از پارامترهای فنی مانند مقاومت حلقوی، چگالی مواد اولیه و ابعاد استاندارد، به کارفرمایان کمک میکند تا از بروز هزینههای اضافی در آینده جلوگیری کنند. خرید از برندهای معتبر و دارای تأییدیه مانند پلیاتیلن آنلاین نیز تضمینکننده عملکرد ایمن، آببندی مطمئن و عمر طولانی شبکههای زیرزمینی خواهد بود. در نهایت، توجه به این مشخصات فنی تفاوت میان اجرای اصولی، بادوام و پروژهای پرهزینه و پرریسک را رقم میزند.
