کالبدشکافی یک تابلو برق سوخته؛ حادثه از کدام قطعه شروع شد؟

در نگاه اول، سوخته‌ترین قطعه الزاماً محل شروع حادثه نیست. یک اتصال شل می‌تواند مقاومت را بالا برده و چندین قطعه مجاور را هم‌زمان بسوزاند. در این کالبدشکافی، شواهد احتمالی، زنجیره حوادث و نشانه‌های هشداردهنده پیش از حادثه را برای ریشه‌یابی دقیق بررسی می‌کنیم.

خلاصه مقاله:

• سوخته‌ترین قطعه الزاماً محل آغاز آتش‌سوزی یا مقصر اصلی حادثه نیست.

• اتصال شل می‌تواند مقاومت الکتریکی، تولید گرما و احتمال تخریب عایق را افزایش دهد.

• اضافه‌بار، کابل نامتناسب، حفاظت نامناسب و شرایط محیطی نیز باید بررسی شوند.

• تعیین علت نهایی فقط با ایمن‌سازی، اندازه‌گیری و بررسی تخصصی شواهد امکان‌پذیر است.

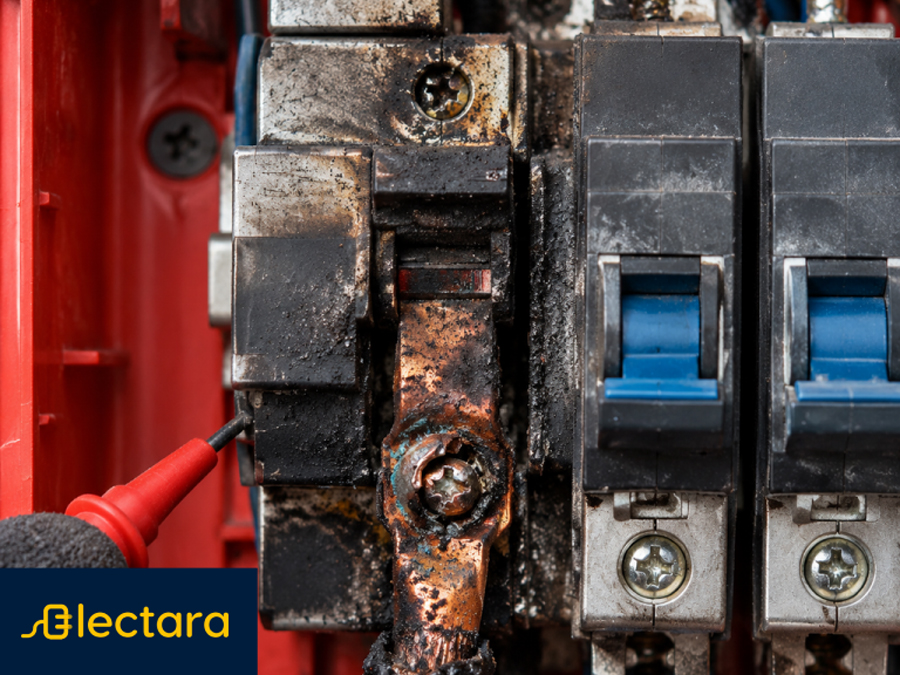

از روی یک تابلو برق سوخته چه چیزهایی می‌توان فهمید؟

بزرگ‌ترین اشتباه در یافتن علت آتش گرفتن تابلو برق، نتیجه‌گیری شتاب‌زده بر اساس ظاهر قطعات است. قطعه‌ای که کاملاً به خاکستر تبدیل شده، ممکن است صرفاً قربانی حرارتِ اتصالِ معیوب در چند سانتی‌متری خود باشد. کارشناسان شواهد بصری را دسته‌بندی کرده و با ابزارهای تخصصی راستی‌آزمایی می‌کنند:

نشانه مشاهده‌شده	علت احتمالی	روش تأیید توسط متخصص
سیاهی و دوده در اطراف ترمینال یا کنتاکتور	اتصال شل الکتریکی، ایجاد قوس یا اکسیدشدگی سطح تماس	بررسی گشتاور پیچ‌ها، بررسی الگوی سوختگی ترمینال برق و تست مقاومت عایقی
ذوب‌شدن روکش کابل‌ها در طول مسیر	اضافه‌بار الکتریکی طولانی‌مدت یا نامتناسب بودن مقطع کابل با جریان عبوری	اندازه‌گیری جریان بار مصرفی شبکه و بررسی سایز کابل‌ها
تغییر رنگ شینه‌های مسی (کبودی یا تیرگی)	داغ شدن تابلو برق به دلیل اضافه‌بار، تهویه نامناسب یا اتصالات سست در شینه‌کشی	بررسی حرارتی نقاط اتصال، محاسبه جریان نامی و بررسی سیستم تهویه
آسیب گسترده و انفجاری داخل محفظه	اتصال کوتاه شدید فاز به فاز یا فاز به زمین، عملکرد ناقص کلیدهای حفاظتی	بررسی لاگ رله‌های حفاظتی، تست سلامت کلیدها و بررسی مسیرهای اتصال کوتاه
سوختگی متمرکز در یک کلید مینیاتوری یا اتوماتیک	خرابی داخلی کلید، عدم هماهنگی حفاظتی یا جریان کشی بیش از حد	تست عملکرد و کالیبراسیون تجهیزات حفاظتی بازمانده از حادثه

توجه: نشانه‌های ذکرشده در جدول بالا به‌تنهایی علت قطعی حادثه را اثبات نمی‌کنند. تفکیک روشن میان «نشانه»، «علت احتمالی» و «علت تأییدشده» ضروری است و بدون شواهد کافی، نباید سوختگی را مستقیماً به یک قطعه خاص نسبت داد.

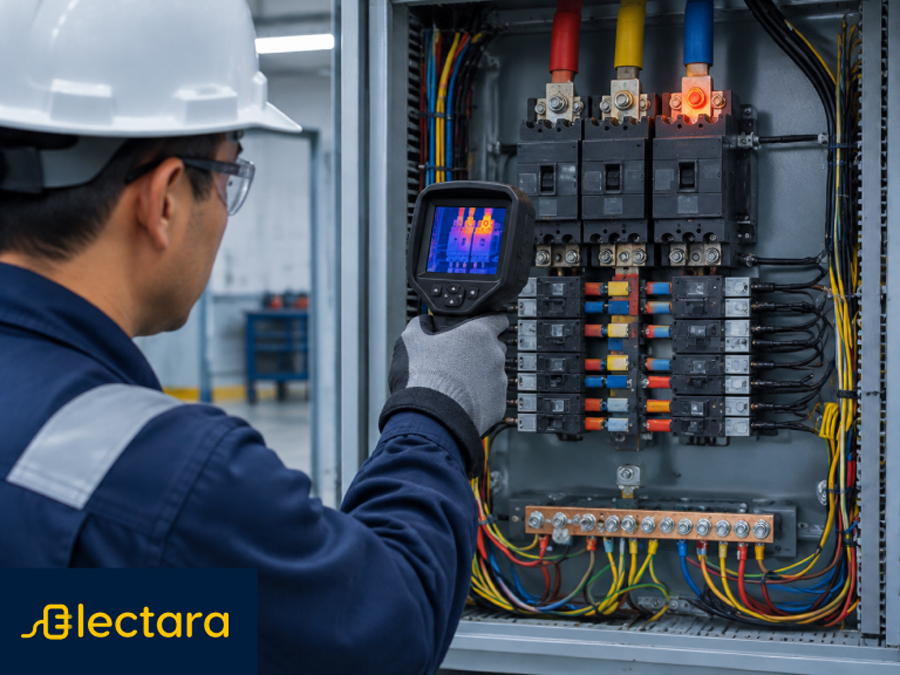

اولین مظنون؛ اتصال شل و افزایش مقاومت

بر اساس مستندات فنی و گزارش‌های منتشرشده توسط شرکت‌های پیشرو مانند Schneider Electric، Siemens و ABB، یکی از شایع‌ترین دلایل آتش‌سوزی تابلو برق، پدیده‌ای پنهان اما به شدت مخرب به نام «اتصال شل» است.

زنجیره فنی این حادثه به زبانی ساده این‌گونه شکل می‌گیرد: وقتی یک اتصال شل در تابلو برق وجود داشته باشد یا سطح تماس قطعات به دلیل لرزش یا اکسیداسیون آسیب ببیند، سطح مقطع مؤثر برای عبور جریان کاهش می‌یابد. این موضوع باعث افزایش مقاومت اتصال در آن نقطه می‌شود.افزایش مقاومت در برابر عبور جریان، مستقیماً به تولید گرما می‌انجامد. این نقطه داغ به‌مرور زمان باعث تخریب تدریجی عایق کابل‌ها و ترمینال‌ها می‌شود. با از بین رفتن عایق، شرایط برای ایجاد قوس الکتریکی فراهم شده و جرقه‌های متوالی در حضور اکسیژن به شعله‌ور شدن و سوختن کل مجموعه ختم می‌شود.

یکی از کارشناسان ارشد ایمنی صنعتی در این باره می‌گوید: “بزرگترین اشتباه در مدیریت تأسیسات این است که تصور کنیم بعد از خرید تابلو برق و نصب، دیگر نیازی به رسیدگی ندارد؛ غبار، لرزش و نوسانات بار، به‌طور پیوسته در حال فرسایش خاموش تجهیزات هستند.”

آیا اضافه‌بار یا اتصال کوتاه عامل حادثه بوده است؟

دو متهم ردیف بعدی در بررسی علت سوختن تابلو برق، اضافه‌بار و اتصال کوتاه هستند. این دو مفهوم اگرچه به هم مرتبط‌اند، اما آثار متفاوتی بر جای می‌گذارند:

• اضافه‌بار (Overload): زمانی رخ می‌دهد که تجهیزات متصل به شبکه، جریانی بیش از ظرفیت طراحی‌شده از مدار می‌کشند. این اتفاق به صورت تدریجی باعث داغ شدن سیم در تابلو برق می‌شود. اگر کلیدهای حرارتی یا مینیاتوری به‌درستی عمل نکنند، روکش کابل‌ها در سراسر مسیر ذوب شده و زمینه‌ساز حریق می‌گردند.

• اتصال کوتاه (Short Circuit): یک خطای ناگهانی و خشن است که در آن جریان برق مسیر بدون مقاومتی (مثلاً اتصال مستقیم دو فاز به هم) را پیدا می‌کند. جریان اتصال کوتاه می‌تواند هزاران برابر جریان نامی باشد و در کسری از ثانیه گرمای وحشتناکی تولید کرده و باعث انفجار یا ذوب شدن آنی قطعات شود.

نقش کابل، ترمینال و تجهیزات حفاظتی در زنجیره حادثه

یک تابلو برق صنعتی از اجزای متعددی تشکیل شده است که عملکرد ناقص هر یک می‌تواند قطعه‌ای از پازل حادثه باشد. کابل‌هایی که متناسب با جریان بار انتخاب نشده‌اند، خیلی زود دچار فرسودگی عایق می‌شوند. سوختگی ترمینال برق معمولاً نشانه‌ای از عدم رعایت گشتاور مناسب هنگام بستن پیچ‌ها است.

از سوی دیگر، تجهیزات حفاظتی مانند کلیدهای اتوماتیک (MCCB) یا فیوزها، آخرین خط دفاعی هستند. اگر این قطعات دستکاری شده باشند، با ظرفیت نادرست انتخاب شوند یک خطای ساده به یک فاجعه تبدیل می‌شود. در چنین شرایطی، علت آتش‌سوزی تابلو برق را نباید صرفاً در اتصالی کابل جستجو کرد، بلکه نقص در زنجیره حفاظتی عامل اصلی گسترش حریق بوده است.

تأثیر گرما، گردوغبار، رطوبت و تهویه نامناسب

شرایط محیطی نقشی پررنگ در علت داغ شدن تابلو برق دارند. تجمع لایه گردوغبار روی قطعات مانع دفع حرارت می‌شود. نفوذ رطوبت و همچنین خرابی فن‌های سیستم تهویه محفظه، دمای داخلی را از آستانه تحمل قطعات بالاتر برده و ریسک حریق را به‌شدت افزایش می‌دهد.

نشانه‌های هشدار پیش از آتش‌سوزی

حوادث الکتریکی معمولاً بدون هشدار قبلی رخ نمی‌دهند. با پایش مستمر می‌توان از بروز فاجعه پیشگیری کرد. برخی از مهم‌ترین نشانه‌های هشداردهنده عبارتند از:

• استشمام بوی تند و پلاستیک سوخته: این اولین نشانه از تخریب عایق‌ها در اثر حرارت است.

• صداهای وزوز یا هیس‌هیس غیرطبیعی (Arcing Noise): نشان‌دهنده وجود قوس الکتریکی خفیف یا نشتی جریان در اتصالات است.

• قطع شدن مکرر کلیدهای حفاظتی: اگر یک کلید مینیاتوری مرتباً قطع می‌شود، نشان‌دهنده اضافه‌بار یا وجود نقص در سیستم است و نباید آن را با کلیدی با آمپر بالاتر جایگزین کرد.

• تشخیص حرارت غیرعادی: یکی از مدرن‌ترین و دقیق‌ترین روش‌ها برای تشخیص زودهنگام نقاط مستعد خطر، استفاده از دوربین حرارتی تابلو برق (ترموگرافی مادون‌قرمز) است. این تجهیزات می‌توانند نقاط داغ ناشی از اتصالات شل یا اضافه‌بار را روزها یا هفته‌ها قبل از بروز آتش‌سوزی به‌دقت شناسایی کنند.

چگونه از تکرار حادثه جلوگیری کنیم؟

پیشگیری از حریق الکتریکی نیازمند یک رویکرد همه‌جانبه است و صرفاً با تعویض قطعات سوخته محقق نمی‌شود. بازرسی دوره‌ای تابلو برق توسط متخصصان، آچارکشی اصولی اتصالات با ترکمتر (Torque Wrench)، بررسی هماهنگی کلیدهای حفاظتی، و پایش حرارتی با دوربین‌های ترموگرافی از الزامات نگهداری تأسیسات صنعتی است.

در نهایت، اگر پس از بررسی‌های کارشناسی مشخص شد که محفظه فعلی به‌طور کامل از بین رفته یا از ابتدا فاقد استانداردهای لازم بوده است، جایگزینی آن اجتناب‌ناپذیر است. با این حال، به خاطر داشته باشید که خرید تابلو برق جدید به‌تنهایی ضامن عدم تکرار حادثه نیست؛ بلکه انتخاب ظرفیت دقیق، استفاده از تجهیزات حفاظتی باکیفیت، طراحی صحیح سیستم تهویه و از همه مهم‌تر، نصب و نگهداری اصولی توسط نیروی متخصص است که ایمنی مجموعه شما را در برابر خطرات و حوادث الکتریکی تضمین می‌کند.
