تجهیزات برق صنعتی اشنایدر؛ راهنمای شناخت محصولات و کاربرد آن‌ها

آشنایی با تجهیزات برق صنعتی اشنایدر و کاربرد آن‌ها در صنعت

وقتی صحبت از تابلو برق، خطوط تولید و مدارهای صنعتی می‌شود، انتخاب قطعات فقط به برند و قیمت محدود نیست. هماهنگی بین کلیدها، کنتاکتورها، تجهیزات حفاظتی و سایر اجزای مدار است که در نهایت ایمنی و پایداری یک سیستم را تعیین می‌کند. به همین دلیل، شناخت تجهیزات برق صنعتی اشنایدر برای مهندسان، تکنسین‌ها و حتی خریدارانی که می‌خواهند انتخاب مطمئن‌تری داشته باشند، اهمیت زیادی دارد. اشنایدر الکتریک در این حوزه مجموعه‌ای متنوع از تجهیزات را ارائه می‌دهد که هرکدام برای بخش مشخصی از کنترل، توزیع یا حفاظت انرژی الکتریکی طراحی شده‌اند.

تجهیزات برق صنعتی اشنایدر شامل چه محصولاتی است؟

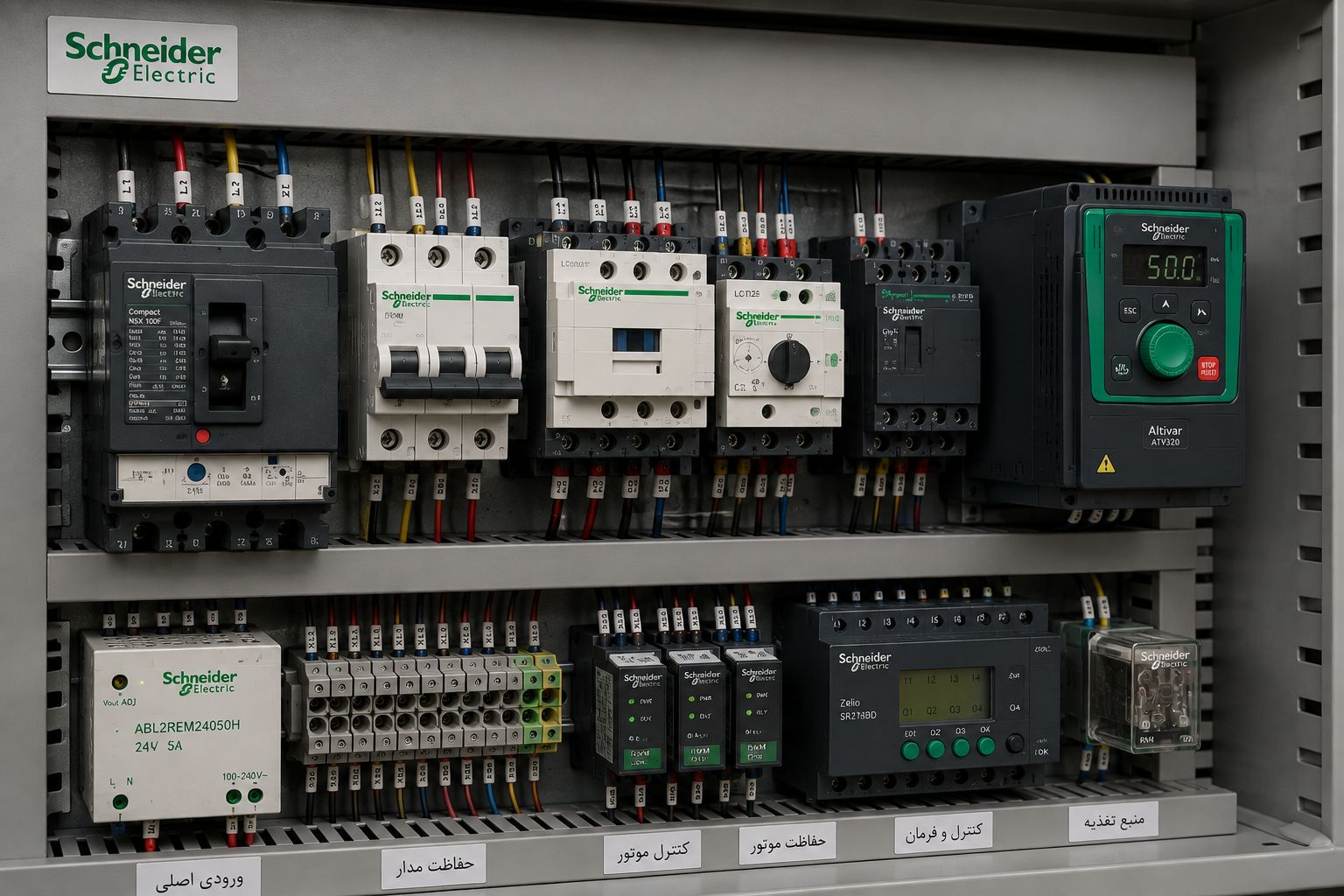

اگر قرار باشد یک تابلو برق صنعتی را از صفر طراحی کنیم، به یک قطعه واحد نیاز نداریم. از ورودی برق و حفاظت مدار گرفته تا راه‌اندازی موتور و کنترل بار، هر قسمت به تجهیز متناسب خودش احتیاج دارد. در این میان، تجهیزات برق صنعتی اشنایدر را می‌توان در چند گروه اصلی بررسی کرد.

به طور معمول، محصولات این برند شامل کلیدهای حفاظتی و اتوماتیک، کنتاکتورها، رله‌های حفاظتی و کنترلی، تجهیزات توزیع برق، کلیدهای مینیاتوری، تجهیزات کنترل موتور و برخی تجهیزات مربوط به تابلوهای صنعتی است. نکته مهم این است که انتخاب بین این محصولات باید بر اساس جریان، ولتاژ، نوع بار، شرایط نصب و سطح حفاظت مورد انتظار انجام شود؛ نه صرفا نام محصول.

برای مثال، تجهیزی که برای یک موتور سه‌فاز انتخاب می‌شود، ممکن است برای یک مدار روشنایی یا یک خط تولید با بار متغیر گزینه مناسبی نباشد. بنابراین هنگام بررسی محصولات اشنایدر بهتر است ابتدا ساختار مدار مشخص شود و بعد سراغ انتخاب قطعه برویم.

برای مشاهده تنوع این محصولات، می‌توانید محصولات اشنایدر الکتریک را بررسی کنید و مشخصات فنی هر گروه را با نیاز پروژه تطبیق دهید.

چرا مشخصات فنی مهم‌تر از ظاهر محصول است؟

در خرید تجهیزات صنعتی، شباهت ظاهری دو قطعه نباید باعث شود آن‌ها را جایگزین یکدیگر بدانیم. جریان نامی، قدرت قطع، تعداد پل، رنج تنظیم، ولتاژ بوبین و استانداردهای قابل پشتیبانی، از مشخصاتی هستند که مستقیماً روی عملکرد مدار اثر می‌گذارند. این موضوع درباره تجهیزات صنعتی اشنایدر نیز کاملا صدق می‌کند.

کنتاکتور اشنایدر و کاربرد آن در کنترل بار

کنتاکتور یکی از قطعات پرکاربرد در مدارهای فرمان و قدرت است و زمانی اهمیت خود را نشان می‌دهد که قرار باشد یک بار الکتریکی، به‌خصوص موتور، به شکل کنترل‌شده روشن و خاموش شود. کنتاکتور اشنایدر با ایجاد امکان قطع و وصل مدار از طریق فرمان الکتریکی، باعث می‌شود کنترل بار از فاصله‌ای امن و بدون عبور مستقیم جریان قدرت از مدار فرمان انجام شود.

در یک مدار راه‌اندازی موتور، معمولا کنتاکتور در کنار تجهیزات حفاظتی و شستی‌ها یا سیستم کنترل قرار می‌گیرد. انتخاب آن باید با جریان کاری و نوع بار هماهنگ باشد. برای موتورهای القایی، صرفا نگاه کردن به جریان نامی کافی نیست و رده کاری کنتاکتور نیز اهمیت دارد.

یکی از نکات کاربردی در انتخاب تجهیزات برق صنعتی اشنایدر این است که ولتاژ بوبین کنتاکتور را با ولتاژ مدار فرمان اشتباه نگیریم. ممکن است یک کنتاکتور از نظر تحمل جریان مناسب باشد، اما بوبین آن با مدار فرمان پروژه سازگار نباشد. چنین اشتباهی در زمان نصب می‌تواند باعث تأخیر، هزینه اضافی یا حتی آسیب به قطعه شود.

نوع تجهیز	وظیفه اصلی	کاربرد صنعتی	پارامتر مهم انتخاب	نمونه کاربرد
کنتاکتور اشنایدر	قطع و وصل مدار قدرت	کنترل موتورها و بارهای الکتریکی	جریان کاری و نوع بار	راه‌اندازی موتور
کلید حرارتی اشنایدر	حفاظت و قطع مدار موتور	حفاظت موتور در برابر اضافه‌بار و اتصال کوتاه	رنج جریان و تنظیم حفاظتی	مدار موتور
کلید اتوماتیک اشنایدر	حفاظت مدارهای قدرت	تابلوهای توزیع و صنعتی	جریان نامی و قدرت قطع	فیدرهای تابلو
کلید هوایی اشنایدر	حفاظت جریان‌های بالا	ورودی و فیدرهای اصلی تابلو	جریان نامی و قدرت قطع	تابلوهای اصلی
سافت‌استارتر و اینورتر اشنایدر	کنترل راه‌اندازی یا سرعت موتور	خطوط تولید و سیستم‌های موتوری	توان موتور و نوع بار	پمپ و فن صنعتی

تجهیزات کنترل موتور اشنایدر

در بسیاری از پروژه‌های صنعتی، انتخاب تجهیزات مناسب برای راه‌اندازی و کنترل موتور به اندازه تجهیزات حفاظتی اهمیت دارد. کنتاکتور اشنایدر برای قطع و وصل مدار موتور استفاده می‌شود، در حالی که کلید حرارتی می‌تواند حفاظت موتور در برابر اضافه‌بار را بر عهده داشته باشد. در پروژه‌هایی که نیاز به کاهش جریان راه‌اندازی یا کنترل سرعت موتور وجود دارد، استفاده از سافت‌استارتر یا اینورتر نیز می‌تواند گزینه مناسبی باشد. انتخاب میان این تجهیزات به عواملی مانند توان موتور، نوع بار، نحوه راه‌اندازی، تعداد دفعات استارت و نیاز پروژه به کنترل سرعت بستگی دارد. بنابراین در انتخاب تجهیزات کنترل موتور، بهتر است مشخصات موتور و شرایط کاری مدار به‌صورت هم‌زمان بررسی شود تا تجهیزات انتخاب‌شده از نظر عملکرد و حفاظت با یکدیگر هماهنگ باشند.

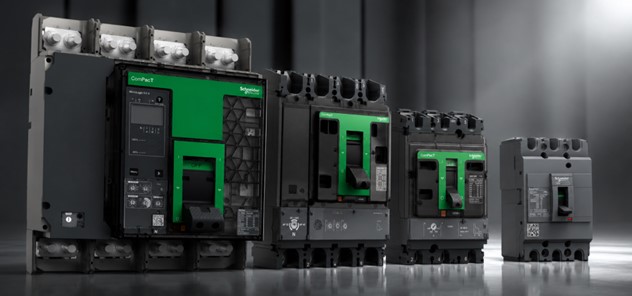

کلید اتوماتیک اشنایدر برای حفاظت مدار

در بخش حفاظت و توزیع، کلید اتوماتیک اشنایدر یکی از گزینه‌هایی است که در بسیاری از تابلوهای صنعتی مورد استفاده قرار می‌گیرد. وظیفه اصلی کلید اتوماتیک، قطع مدار در شرایط غیرعادی مانند اضافه‌بار یا اتصال کوتاه است؛ البته نوع عملکرد و قابلیت‌های حفاظتی آن به مدل و تنظیمات تجهیز بستگی دارد.

انتخاب کلید نباید صرفا بر اساس آمپراژ انجام شود. قدرت قطع، تعداد پل، مشخصات شبکه، جریان اتصال کوتاه احتمالی و نحوه هماهنگی آن با سایر تجهیزات حفاظتی باید بررسی شود. اگر این هماهنگی وجود نداشته باشد، ممکن است در زمان خطا، کلید نامناسبی عمل کند یا حفاظت بخش‌های دیگر مدار به شکل مطلوب انجام نشود.

اگر در مرحله خرید هستید، بررسی دسته‌بندی کلید اتوماتیک اشنایدر می‌تواند برای مقایسه مدل‌ها و مشخصات فنی، نقطه شروع مناسبی باشد. در یک طراحی اصولی، تجهیزات اشنایدر زمانی بهترین نتیجه را می‌دهند که انتخاب کلید با کابل، بار و سایر اجزای تابلو هماهنگ باشد.

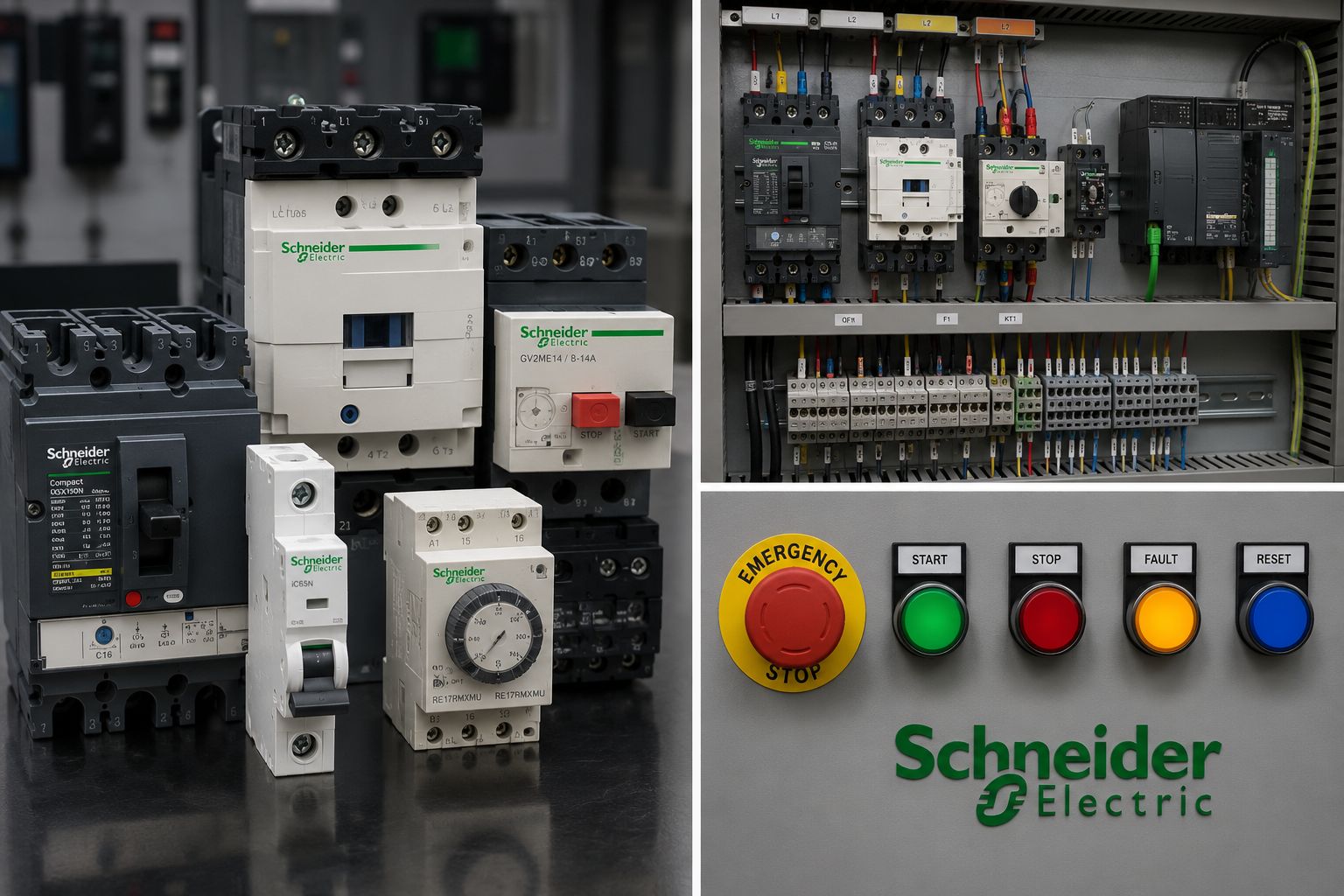

سایر تجهیزات حفاظتی اشنایدر چه نقشی دارند؟

حفاظت یک سیستم صنعتی فقط با یک کلید انجام نمی‌شود. بسته به نوع پروژه، ممکن است به رله‌های حفاظتی، کلیدهای مینیاتوری، محافظ موتور، رله کنترل فاز، تجهیزات کنترل اضافه‌بار و سایر قطعات نیاز باشد. هرکدام از این تجهیزات برای شناسایی یا محدود کردن یک وضعیت غیرعادی، نقش مشخصی دارند.

تجهیزات حفاظتی اشنایدر زمانی ارزش واقعی خود را نشان می‌دهند که به صورت یک سیستم هماهنگ در کنار یکدیگر قرار بگیرند. برای نمونه، در مدار موتور باید میان حفاظت اتصال کوتاه، حفاظت اضافه‌بار و تجهیزات قطع و وصل هماهنگی وجود داشته باشد. این هماهنگی هم ایمنی را بالاتر می‌برد و هم از توقف‌های بی‌دلیل خط تولید جلوگیری می‌کند. در انتخاب محصولات برق صنعتی باید شرایط محیطی را نیز جدی گرفت. دمای محل نصب، گردوغبار، رطوبت، فضای داخل تابلو و تعداد دفعات قطع و وصل می‌توانند روی انتخاب مدل مناسب اثر بگذارند.

تجهیز حفاظتی	وظیفه اصلی	کاربرد	مزیت
مینیاتوری اشنایدر (MCB)	حفاظت در برابر اضافه‌بار و اتصال کوتاه	مدارهای روشنایی و فرمان	حفاظت سریع مدار
رله اضافه‌بار	تشخیص اضافه‌بار موتور	مدارهای کنترل موتور	جلوگیری از آسیب حرارتی موتور
کلید حرارتی	حفاظت موتور در برابر اضافه‌بار و اتصال کوتاه	مدارهای موتور	ترکیب حفاظت و قطع دستی
رله کنترل فاز	پایش وضعیت فازها و خطاهای شبکه	تابلوهای صنعتی و موتورها	جلوگیری از آسیب ناشی از خطای فاز

انتخاب تجهیزات اشنایدر بر اساس نوع پروژه

هیچ فهرست ثابتی وجود ندارد که بتوان آن را برای همه پروژه‌ها نسخه‌برداری کرد. یک تابلو برق کارخانه، تابلو پمپ آب، سیستم تهویه ساختمان یا ماشین‌آلات خط تولید، نیازهای متفاوتی دارند. بنابراین بهتر است انتخاب تجهیزات صنعتی اشنایدر از تحلیل بار و ساختار مدار شروع شود. برای تصمیم‌گیری بهتر، دو مرحله را از هم جدا کنید: ابتدا نیاز فنی پروژه را مشخص کنید و سپس مدل مناسب را انتخاب کنید. این کار جلوی خرید قطعاتی را می‌گیرد که از نظر فنی بیش از نیاز پروژه هستند یا برعکس، توان کافی برای شرایط کاری ندارند.

در عمل، توجه به این موارد هنگام انتخاب محصولات اصلی اشنایدر بسیار کمک‌کننده است:

·       جریان و ولتاژ کاری، نوع بار و مشخصات موتور یا مصرف‌کننده را دقیق مشخص کنید.

·       قدرت قطع، رنج حفاظتی، ولتاژ بوبین و تعداد پل‌ها را با نقشه مدار تطبیق دهید.

·       شرایط محیط نصب و فضای موجود در تابلو را در نظر بگیرید.

·       هماهنگی بین کلید، کنتاکتور، کابل و سایر تجهیزات حفاظتی را بررسی کنید.

مزیت استفاده از یک سبد هماهنگ از تجهیزات برق صنعتی اشنایدر این است که طراحی و نگهداری تابلو می‌تواند منسجم‌تر انجام شود. البته این موضوع به معنی انتخاب یک برند برای تمام قطعات بدون بررسی مشخصات نیست؛ حتی در یک برند واحد نیز هر سری محصول برای کاربرد خاصی طراحی شده است.

برای دسترسی به اطلاعات و دسته‌بندی‌های مرتبط، می‌توانید سایت asnelectric.com را بررسی کنید و محصولات را بر اساس نیاز خود مقایسه نمایید.

جمع‌بندی

انتخاب محصولات اشنایدر الکتریک زمانی نتیجه خوبی دارد که از نیاز واقعی پروژه شروع شود، نه از انتخاب یک محصول صرفاً به دلیل شناخته‌شدن برند. کنتاکتور مناسب باید با نوع بار و مدار فرمان هماهنگ باشد، کلید اتوماتیک باید بر اساس جریان و قدرت قطع انتخاب شود و تجهیزات حفاظتی نیز باید در کنار یکدیگر عملکرد هماهنگی داشته باشند.

در نهایت، شناخت دقیق تجهیزات اشنایدر کمک می‌کند هنگام طراحی یا خرید، به جای انتخاب حدسی، تصمیمی فنی و قابل دفاع داشته باشید. اگر مشخصات شبکه، نوع بار و شرایط نصب از ابتدا درست بررسی شوند، انتخاب محصولات مناسب ساده‌تر خواهد شد و احتمال خطا در زمان بهره‌برداری نیز کاهش پیدا می‌کند.
